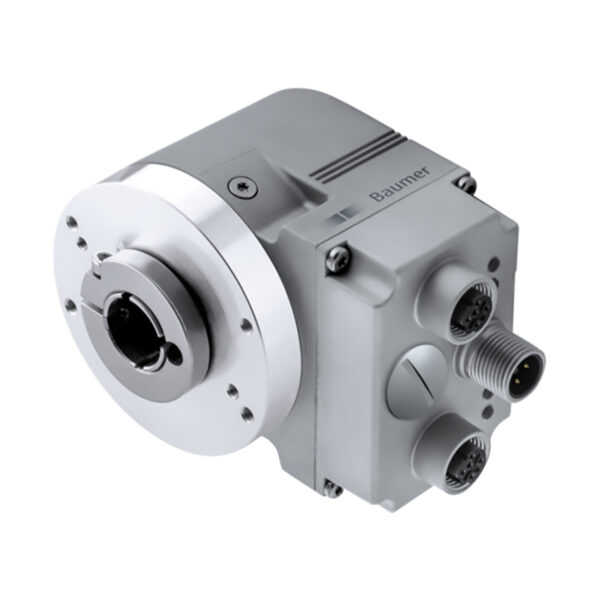

Encoders absolutos similares a Pepperl+Fuchs, IFM, Sick

Protección contra polaridad inversa
Consumo sin carga ≤100 mA (24 VCC)
Interfaz EtherCAT
Función Multivuelta
Pasos por revolución ≤262144 / 18 bits (ajustable)
Número de revoluciones ≤65536 / 16 bits (ajustable)
Temperatura de procesos -40 a +85 °C
Método de detección Óptico
Exactitud absoluta ±0,01° (ST 18 bits / MT 13 bits)
±0,025° (ST 13 bits / MT 16 bits)
Resolución total ≤ 31 bits
Inmunidad a interferencias EN 61000-6-2
Interferencia emitida EN 61000-6-4
Indicador de estado 4x LED integrados en la carcasa
Aprobación Aprobación UL/E63076
Tamaño (brida) ø58mm
Tipo de eje ø10…15 mm (eje hueco ciego)
Grado de Protection EN 60529 IP 54, IP 65, IP 67
Velocidad de operación ≤6000 rpm (mecánico), ≤6000 rpm (eléctrico)
Aceleración inicial ≤1000 U/s²
Par de arranque ≤0,04 Nm (+25 °C, IP 54)
Tipos de conexión Conector de brida 3xM12
Alimentación 10 a 30 VCC
